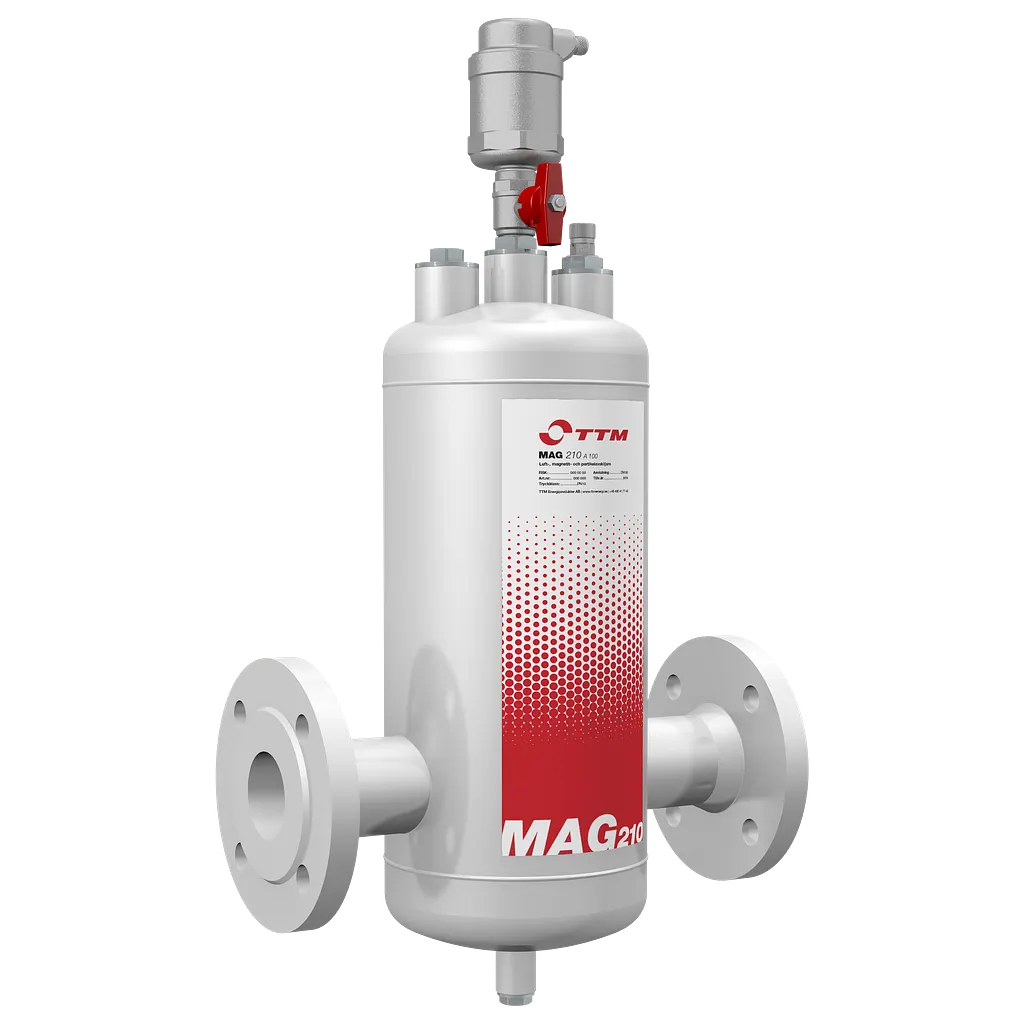

TTM MAG 210 A produktbild

TTM MAG 210 A produktbild

TTM MAG 210 A måttskiss

Tryckfallsdiagram magnetitfilter

TTM MAG 210 A funktionsbild

TTM MAG 210 A

Luftavskiljare som effektivt avleder fri gas (mikrobubblor) från systemvätskan.

Avluftar systemvätskan
Sänker driftskostnaderna
Ökar energieffektiviteten i värme- och kylsystem

Be om offert

TTM MAG är produktkategorin för avskiljning av magnetit, luft och partiklar ur systemvätska i värme och kylsystem.

Magnetit uppstår i korrosionsdrabbade vätskesystem där syre finns i systemvätskan och kan vara förödande för systemkomponenter som pumpar och ventiler. Pumpar kärvar ihop eller börjar läcka efter att magnetiten nött sönder axeltätningar och ventiler och fina kanaler sätts igen.

TTM MAG kan installeras i värme- och kylystem där partiklar och fri luft (mikrobubblor) förekommer i systemvätskan. Det bidrar i sin tur till att:

Värmeöverföringen förbättras
Öka driftsäkerheten
Underhållsrengöring och avluftning underlättas
Livslängden på systemkomponenter förlängs

TTM MAG 210 A är en luftavskiljare som effektivt avskiljer luft och mikrobubblor från systemvätskan. Huset är tillverkat av stål och levereras med eller utan isolering.

Dimensioner: DN50 – 150
Tryckklass: PN10
Medietemp.: 0 – +110°C (oisolerad), 0 – +100°C (isolerad)
Material: Stål
Anslutning: Fläns
Ytbehandling: Lackerad
Tillåtna vätskor: Vatten och avjoniserat vatten, Propylen-/etylenglykol max 50 vol% Etanol mindre än 30 vol% Saltlösning Temper T10, T20, T30, T40 Kilfrost GEO max 35 vol % Kalciumklorid max 25%

TTM MAG 210 A kan installeras i både värme- och kylsystem där fri luft och mikrobubblor förekommer i
systemvätskan. TTM MAG 210 A bidrar till att:

Underhållsavluftningen förenklas
Värmeöverföringen förbättras
Rätt flöde i systemet optimeras
Förlänga livslängden på systemkomponenter

MAG 210 A 50F MAG 210 A 50FI

Levereras med eller utan isolering. F=OISOLERAD & FI=ISOLERAD.

Artikelnummer: 510789

RSK-nummer: 484 28 00

MAG 210 A 65F MAG 210 A 65FI

Levereras med eller utan isolering. F=OISOLERAD & FI=ISOLERAD.

Artikelnummer: 510796

RSK-nummer: 484 28 01

MAG 210 A 80F MAG 210 A 80FI

Levereras med eller utan isolering. F=OISOLERAD & FI=ISOLERAD.

Artikelnummer: 510802

RSK-nummer: 484 28 02

MAG 210 A 100F MAG 210 A 100FI

Levereras med eller utan isolering. F=OISOLERAD & FI=ISOLERAD.

Artikelnummer: 510819

RSK-nummer: 484 28 03

MAG 210 A 125F MAG 210 A 125FI

Levereras med eller utan isolering. F=OISOLERAD & FI=ISOLERAD.

Artikelnummer: 515470

RSK-nummer: 484 30 00

MAG 210 A 150F MAG 210 A 150FI

Levereras med eller utan isolering. F=OISOLERAD & FI=ISOLERAD.

Artikelnummer: 515487

RSK-nummer: 484 30 01

Modell	Artikelnummer	RSK	Anslutningsdimension	Temperatur (°C)	Max flöde (m3/h)	Mått (BxHxD) mm	Mått (A) mm	Variant	Material (hus)	Tryckklass (PN)
MAG 210 A 50F	510789	484 28 00	DN50 Fläns	0 – +110°C	9,2	344 x 623 x 178	148	Oisolerad	Stål	PN10
MAG 210 A 50F	510826	484 28 04	DN50 Fläns	0 – +100°C	9,2	344 x 623 x 208	148	Isolerad	Stål	PN10
MAG 210 A 65F	510796	484 28 01	DN65 Fläns	0 – +110°C	15,5	344 x 623 x 178	148	Oisolerad	Stål	PN10
MAG 210 A 65F	510833	484 28 05	DN65 Fläns	0 – +100°C	15,5	344 x 623 x 208	148	Isolerad	Stål	PN10
MAG 210 A 80F	510802	484 28 02	DN80 Fläns	0 – +110°C	23,5	511 x 763 x 283	178	Oisolerad	Stål	PN10
MAG 210 A 80F	510840	484 28 06	DN80 Fläns	0 – +100°C	23,5	511 x 763 x 313	178	Isolerad	Stål	PN10
MAG 210 A 100F	510819	484 28 03	DN100 Fläns	0 – +110°C	36,8	511 x 763 x 283	178	Oisolerad	Stål	PN10
MAG 210 A 100F	510857	484 28 07	DN100 Fläns	0 – +100°C	36,8	511 x 763 x 313	178	Isolerad	Stål	PN10
MAG 210 A 125F	515470	484 30 00	DN125 Fläns	0 – +110°C	60,6	580 x 888 x 364	228	Oisolerad	Stål	PN10
MAG 210 A 125F	515531	484 30 02	DN125 Fläns	0 – +100°C	60,6	580 x 888 x 394	228	Isolerad	Stål	PN10
MAG 210 A 150F	515487	484 30 01	DN150 Fläns	0 – +110°C	89,8	580 x 888 x 364	228	Oisolerad	Stål	PN10
MAG 210 A 150F	515548	484 30 03	DN150 Fläns	0 – +100°C	89,8	580 x 888 x 394	228	Isolerad	Stål	PN10

MAG Magnetit- & luftavskiljare

Magnetitfilter 54

TTM MAG 54

TTM MAG 54 är en effektiv magnetitfälla kombinerad med partikelfilter. Enheten är primärt avsedd för att installeras tillsammans med TTM NoXygen^®

TTM MAG 76 produktbild

TTM MAG 76

TTM MAG 76 är en effektiv magnetitfälla kombinerad med partikelfilter, tillverkad i rostfritt stål. Enheten är främst avsedd att installeras tillsammans med avgasare TTM NoXygen^®, men kan även användas i applikationer utan avgasning.

MAG 110 M Magnetit- och partikelavskiljare

MAG 110 M

Effektiv avskiljare för magnetit och partiklar med kompakt utformning och flexibel installation.

TTM MAG 110 MA Magnetit- och luftavskiljare

MAG 110 MA

Effektiv avskiljare för magnetit, luft och partiklar med kompakt utformning och flexibel installation.

TTM MAG 160M Magnet- och partikelavskiljare

MAG 160 M

Effektiv avskiljare för magnetit och partiklar med kompakt utformning och flexibel installation.

MAG 160 MA Magnetit- och luftavskiljare

MAG 160 MA

Effektiv avskiljare för magnetit, luft och partiklar med kompakt utformning och flexibel installation.

MAG 210 A

Luftavskiljare som effektivt avleder fri gas (mikrobubblor) från systemvätskan.

MAG 210 M Magnetit- och partikelavskiljare

MAG 210 M

Magnetit- och partikelavskiljare som effektivt tar bort magnetit och smutspartiklar från systemvätskan.

MAG 210 MA Magnetit- och luftavskiljare

MAG 210 MA

Magnetit-, luft- och partikelavskiljare som effektivt tar bort smutspartiklar och fri gas från systemvätskan.

Funktion

Funktionsbeskrivning

TTM MAG 210 A avskiljer luft och mikrobubblor från systemvätskan under kontinuerlig drift. När systemvätskan passerar genom huset sänks vätskans flödeshastighet. Gaserna frigörs och ackumuleras i toppen av avskiljaren som regelbundet töms när trycket ökar.

TTM MAG 210 A produktbild

Bra att veta

Frågor & Svar

Vi hjälper dig så att du får svar på dem frågorna som du funderar över. Tveka heller inte att kontakta oss om du inte hittar svaret på din fråga!

Vad är det för skillnad på TTM MAG 250 och TTM FiltrX^® C250?: Det är i grunden samma produkt, TTM MAG 250 har bytt namn till TTM FiltrX^® C250 för att man lättare ska kunna hitta våra systemfilter.

Vi har passat på att göra några små designuppdateringar, men funktionen och effektiviteten är densamma!
Vilka rekommenderade värden på vattnet finns i VDI 2035?: VDI 2035 rekommenderar följande värden på vattnet: Konduktivitet < 100 μS/cm. Vattnets utseende: Fritt från partiklar. pH värde mellan 8,2 - 10, Syre nivå: <0,1 mg/l.
Vart hittar jag information om äldre TTM-produkter som inte längre finns i sortimentet?: All information om TTM´s äldre produkter finns på vår hemsida.

Gå in på menyn produkter och så hittar du en produktsida för "Äldre Produkter".
Vad är VDI 2035?: VDI 2035 är från början en tysk industristandard som definierar vad som menas med ändamålsenligt vatten. Standarden omfattar bland annat rekommenderade nivåer för pH-värde, syre och elledningsförmåga.

En systemvätska som håller sig inom VDI.s parametrar anses av dem kunna bibehålla den tekniska prestandan över tid. Dessutom motverkas bland annat rost, förkalkning och minskad verkningsgrad hos systemkomponenter.
Går TTM MAG 210 att använda på glykolsystem?: Ja, TTM MAG 210 kan installeras i både värme- och kylsystem.
Vad står det i riktlinjerna VDI 2035?: Systemvätska ska kontrolleras 11-12 veckor efter påfyllning/driftsättning. Prover på systemvätska bör tas 1 ggr/år och dokumenteras i loggbok. Uppfyller man tabellens (Table 1) värden på systemvätskan är risken för skadlig korrosion minimal.

Avviker uppmätta värden på systemvätskan från tabellen kan man förvänta sig skadlig korrosion på systemet. Att behandla systemvätskan med kemikalier ska endast utföras i undantagsfall när andra åtgärder har uteslutits. Över- eller underdosering av kemikalier ökar sannolikheten att få problem med korrosion.
När får TTM Svanenmärkning på sina produkter?: TTM´s produkter är miljöbedömda i SundaHus och Byggvarubedömningen och dessutom finns det EPD:er för vårt Green Line-sortiment. Svanenmärkning är inte aktuellt för tillfället.
Kan man sätta TTM MAG 250/FiltrX^® C250 på tilloppet?: Ja, men vi rekommenderar det inte. Det beror på att tilloppet kan ha för hög temperatur. Sätt hellre TTM MAG250/FiltrX^® C250 på returflödet.
När ska man byta filter på TTM MAG 250/FiltrX^® C250?: Filter bör bytas när tryckmätaren visar 1 bars högre tryck än systemtrycket i inkopplingspunkten.

Dock rekommenderar vi att filtret kontrolleras okulärt minst 1 ggr/månad för att säkerställa god funktion. Vid nyinstallation bör det kontrolleras med ännu tätare intervall.

Under menyn "Tillbehör Vätskebehandling" så kan du läsa mer om TTM FiltrX^® Påsfilter.
Hur länge ska jag ha TTM MAG 250/FiltrX^® C250 inkopplad?: Hur länge TTM MAG 250/FiltrX^® C250 ska vara inkopplad beror på hur nedsmutsat vattnet är.
